曝光英特尔新机密 10张谍照大放送
谍照9：专为Sandy Bridge打造的6系芯片组
相比AMD的长久坚持同一接口而言，英特尔频繁更换接口令人感到无所适从。第九张谍照再次证实了Sandy Bridge平台将使用LGA 1155接口，因此目前正在市场上热销的P55、H55主板都将肯定无法使用即将发布的Sandy Bridge核心处理器。所以英特尔带来了代号为“Cougar Point基洼岛”的6系列芯片组，与Sandy Bridge处理器进行搭配。

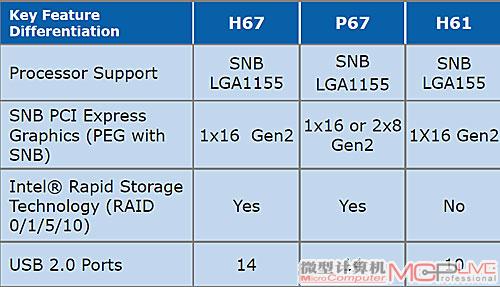

图9 6系列芯片组主要技术规格
其中面向DIY和家庭用户的主要有以下三款新品：P67、H67和H61。它们将分别占据高端、高端和中端、低端三个市场，接替前代产品的地位。尽管定位不同，这三款芯片组却有三大共性：
首先，P67、H67和H61芯片组将开始正式采用PCI-E 2.0总线，这也就意味着6系主板上的PCI-E x1插槽将具备单向500MB/s的带宽，因此较只使用PCI-E 1.0总线的5系列芯片组而言，它能更好地发挥出像USB 3.0、SATA 3.0扩展卡之类设备的性能；
其次，这三款芯片组都不会配备PCI插槽。英特尔认为PCI插槽已经存在太久时间，带宽太低，不能适用于当今主流设备，因此果断将其抛弃。不过为了方便用户使用像PCI声卡、PCI网卡等老设备，一些主板厂商会在6系主板上配备PCI-E转PCI桥接芯片，为用户提供额外的PCI接口；后，整个6系列芯片组仍不支持USB 3.0，用户如想使用USB 3.0的话，只有采用那些集成第三方USB 3.0芯片的主板产品。
当然，由于定位不同，这三款芯片组也存在很多不同点。用于接替P55的P67，由于定位高端玩家市场，因此它不能使用Sandy Bridge处理器的内置显示核心，但却可以将处理器的PCI-E x16总线拆分为x8+x8的配置形式，因此可以组建像CrossFireX这样的双卡互联系统。而SLI技术由于需要NVIDIA授权，因此主板厂商向NVIDIA支付权利金后，才能提供支持。除此之外，P67还提供了6个SATA接口，其中2个可以支持SATA 3.0，其它4个则仍为SATA 2.0规格。
而面向主流用户的H67芯片组则可以支持Sandy Bridge的内置显示核心。但无法拆分处理器的PCI-E x16总线，只能使用单块显卡，其它规格方面H67和P67基本相同。低端的H61芯片组则主要用于接替G41，因此在功能上有大幅削减，不支持RAID、SATA 3.0，只有4个SATA 2.0接口，USB 2.0接口数量也被降低到10个。
