映泰揭秘高清主板 不为人知的三大秘密

从本期开始，《微型计算机》将与映泰一起开设“映泰带你揭秘主板新科技”专栏。在这个专栏中，我们将通过映泰工程师的专业讲解，向大家揭开新一代主板技术背后的真相与内幕，而在本期里，我们将邀您一同走进高清主板的奇妙世界。

近段时间来，一种以高清应用为主打卖点的高清主板在市场上登场亮相，那么这类主板在设计上与普通主板是否真的有所区别？它是的确身怀绝技还是徒有虚名呢？接下来，我们特别邀请来自映泰科技的主板研发工程师Randy先生为大家揭开高清主板的神秘面纱。

Randy映泰科技主板研发工程师

Randy先生为映泰资深主板研发工程师，开发了包括量子芯TH55XE、TP67XE、TH67XE等明星主板，目前是映泰Intel平台产品的主力设计师，拥有丰富的主板设计经验。

对于高清主板来说，要想获得高清用户的厚爱，光靠流畅播放高清影片这一特点是远远不够的，高清主板还必须拥有自己的一些独门绝技。举一个几乎人人皆知的例子，相信大家从不会在采用ATX板型设计的主板中看到以高清为卖点的产品，高清主板往往更多地出现在采用Micro-ATX、Mini-ITX等小型PCB板设计的主板里。究其原因就在于，其小巧的板型令高清主板能更好地装配在那些漂亮的HTPC机箱中。不过，“小身材”只是高清主板是一个基本的“先天规格”。在实际产品中，高清主板还有一些普通主板所不具备的“特异功能”。接下来就让我们以映泰TH61U3+主板为例，向大家揭开高清主板的神秘面纱。

让操作更轻松 遥控功能不可少

由于播放高清影片的电脑常用在客厅中，离观影者有较远距离，因此在控制电脑时，如仍采用传统的有线键鼠，显然将给用户带来“来回奔跑”的麻烦。而无线键鼠虽然可以改变这一状况，但您愿意将原本属于瓜子、薯片、咖啡的茶几“让位”给键鼠套装与鼠标垫吗？因此，完美的解决办法是让电脑使用遥控器控制。要想通过遥控器来使用电脑，直接、简便的方法就是在主板上增加红外线遥控设备。其原理较为简单，遥控器上的每个按键都有自己特有的数字编码。工作中，当用户按下遥控器的某个按键后，红外发光二极管将发出包含这一数字编码的红外合成信号。而信号接收器则负责接收这一信号，并通过特有的解码程序对信号进行解码后，电脑便可以获得原先发射器发出的数字编码，知道用户按下了哪一个按键，从而做出相应的控制处理。

因此，在TH61U3+主板上，我们可以看到它具备一个名为CIR1的特殊接口。CIR1接口即红外通信接口，它就是用来连接信号接收器的特有接口。用户只要在该接口连接上信号接收器，并购买映泰的BIO Remote红外遥控器，安装好相应的驱动，就可以通过遥控器对电脑进行控制，为用户带来使用上的便利。

在CIR1接口上安装信号接收器后，配合遥控器即可对电脑进行操作。

快速启动很重要 打造家电化的高清电脑

相信大家在使用电视、影碟机时，从不会注意其开机时间与关机时间的长短，因为它们都能很快地完成开关机工作。那么如何能让电脑也具备类似的能力呢？简单的方法就是像TH61U3+主板一样，增加支持S3和S4的两种电源管理模式。其中S3是电脑系统中一种睡眠模式，睡眠时系统将当前数据全部存储在内存里，除了内存上还有电压外，其他部分全部停止供电，唤醒时，计算机将从内存中读取信息，并很快恢复到原来开机时的状态；而S4是一种休眠模式，休眠时系统将当前数据存储在硬盘上，唤醒时无需启动系统，直接从硬盘读取数据，恢复原来状态。我们曾做过一个试验，如果选择休眠模式，开机仅需10秒左右，而选择睡眠模式，开机仅仅需要3秒左右的时间。值得一提的是，如果配备映泰遥控器，使用遥控器电源按键就可以做到快速开关机，非常便捷。

看片、冲浪两不误 双屏显示来帮忙

在现实生活中，还有不少喜欢采用显示器观看影片的主流玩家。而这类玩家的一大特点是容易“分心”，他们往往会一边上网冲浪、一边观看电影。而要想获得这种体验，好的方法就是组建双屏显示设备，一台显示器用于播放高清电影，一台显示器用来上网冲浪或运行网游。

不过在组建双屏显示设备之前，我们必须注意主板是否支持双屏显示。目前主板上虽然大都提供了VGA，DVI，HDMI和DP接口，但并非所有主板的视频输出接口都能同时使用。如右图所示，常见的视频输出接口设计方法有两种，从Intel H55整合芯片组开始，不少Intel系列整合主板，如TH61U3+主板就使用方法一进行设计。它具备四个信号输出通道，可同时任意使用两个接口，连接两台显示器。同时，TH61U3+主板还在DVI及HDMI接口增加了电平转换芯片，使接口具有更好的兼容性，不会因为线的长短，电视机或者显示器的设计问题影响到信号质量，做到真正高质量的双高清输出。

而在方法二中，输出电路只有两个信号输出通道，如果两个输出接口来自同一信号通道，那么当它们同时接线后，切换芯片将侦测用户的跳线或BIOS设置选择其中一个输出。目前方法二常用于低成本的Intel 整合主板。相对于方法一，方法二的不足比较明显，首先用户的使用便利性大打折扣，其次目前它们只能使用VGA+HDMI或VGA+DVI，即模拟信号+数字信号的双显工作模式，其画质不能与数字信号+数字信号的双显模式媲美。

因此我们建议用户在购买高清主板时，不仅需要注意视频接口是否齐全，还需注意它们是否支持完美的双屏显示，简单的判断方法就是将两台显示器分别连接其HDMI与DVI接口，观察两台显示器能否同时显示。

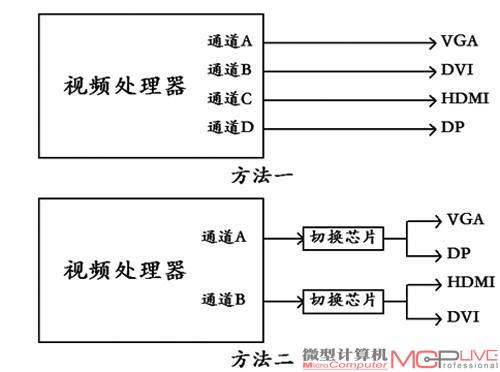

目前整合主板主要采用两种方法支持双屏显示，方法一的使用便利性更佳。

写在后

综上所述，可以看出，随着技术、功能的加强，当前用户在购买高清主板时，不应再只关心它的身材、高清影片播放的流畅度、视频接口的数量，更应注意它是否拥有遥控播放、快速开机、双屏显示等新功能，只有购买像TH61U3+主板这类拥有“独门绝技”的新一代高清主板，我们才能获得更好的高清体验。

MC观点 长期以来，产品同质化已成为各类IT产品一种常见的共有现象，尽管每家厂商都想做出不同、每家厂商都希望自己的产品能得到消费者的偏爱，但同质化现象却没有获得明显的改善。而高清主板，这种切合特定消费者、特定使用需求的产品却或多或少地在主板领域里带来了一丝新意，为主板市场注入了新的活力。或许，不再盲目跟从、抄袭其他厂商方案，认真分析各类消费者使用行为、以消费者应用为导向的设计理念，才是各厂商突破同质化这一枷锁的唯一途径。
